2026 산업안전지도사 필기 완벽 대비: 빈출 9위 ‘설비의 본질적 안전 및 방호 설계’ 정복하기

2026 산업안전지도사 필기 완벽 대비: 빈출 9위 ‘설비의 본질적 안전 및 방호 설계’ 정복하기

산업안전지도사 1차 빈출 9위 카테고리! 페일 세이프(Fail Safe), 풀 프루프(Fool Proof) 구분부터 기계별 방호장치, 안전계수 계산법까지 기출 핵심을 총정리합니다.

--------------------------------------------------------------------------------

목차 (Table of Contents)

• 산업안전지도사 1차 ‘산업안전일반’ 빈출 9위: 왜 중요한가?
• 1단계: 근본부터 차단하는 ‘본질적 안전 설계’의 핵심
  • 인간의 실수를 방어하는 ‘풀 프루프 (Fool Proof)’
  • 기계의 결함을 방어하는 ‘페일 세이프 (Fail Safe)’
• 2단계: 기계별 필수 방호장치 매칭 (실기까지 이어지는 암기 포인트)
• 3단계: 구조적 안전성 평가 (안전계수 및 SIL)
  • 안전계수(S) 계산 공식과 적용
  • 안전무결성등급 (SIL: Safety Integrity Level)
• [필독] 수험생이 가장 많이 틀리는 ‘오답 함정’ 분석
• 합격을 위한 마지막 한 문장

--------------------------------------------------------------------------------

산업안전지도사 1차 ‘산업안전일반’ 빈출 9위: 왜 중요한가?

2013년부터 2025년까지의 기출 데이터를 정밀 분석한 결과, ‘설비의 본질적 안전 및 방호 설계’ 파트는 매년 1~2문제가 고정적으로 출제되는 핵심 영역입니다. 이 주제는 기계 기구의 구조적 안전성을 확보하는 이론적 토대이자, 1차 합격은 물론 2차 실기 시험의 전문 지식으로도 직결되는 중요한 징검다리입니다.

수험생 여러분은 단순히 용어를 암기하는 수준을 넘어, **'인간의 한계(실수)'**와 **'기계의 한계(고장)'**를 시스템이 어떻게 기술적으로 보완하는지 그 설계 철학을 이해하는 마인드셋을 갖춰야 합니다.

--------------------------------------------------------------------------------

1단계: 근본부터 차단하는 ‘본질적 안전 설계’의 핵심

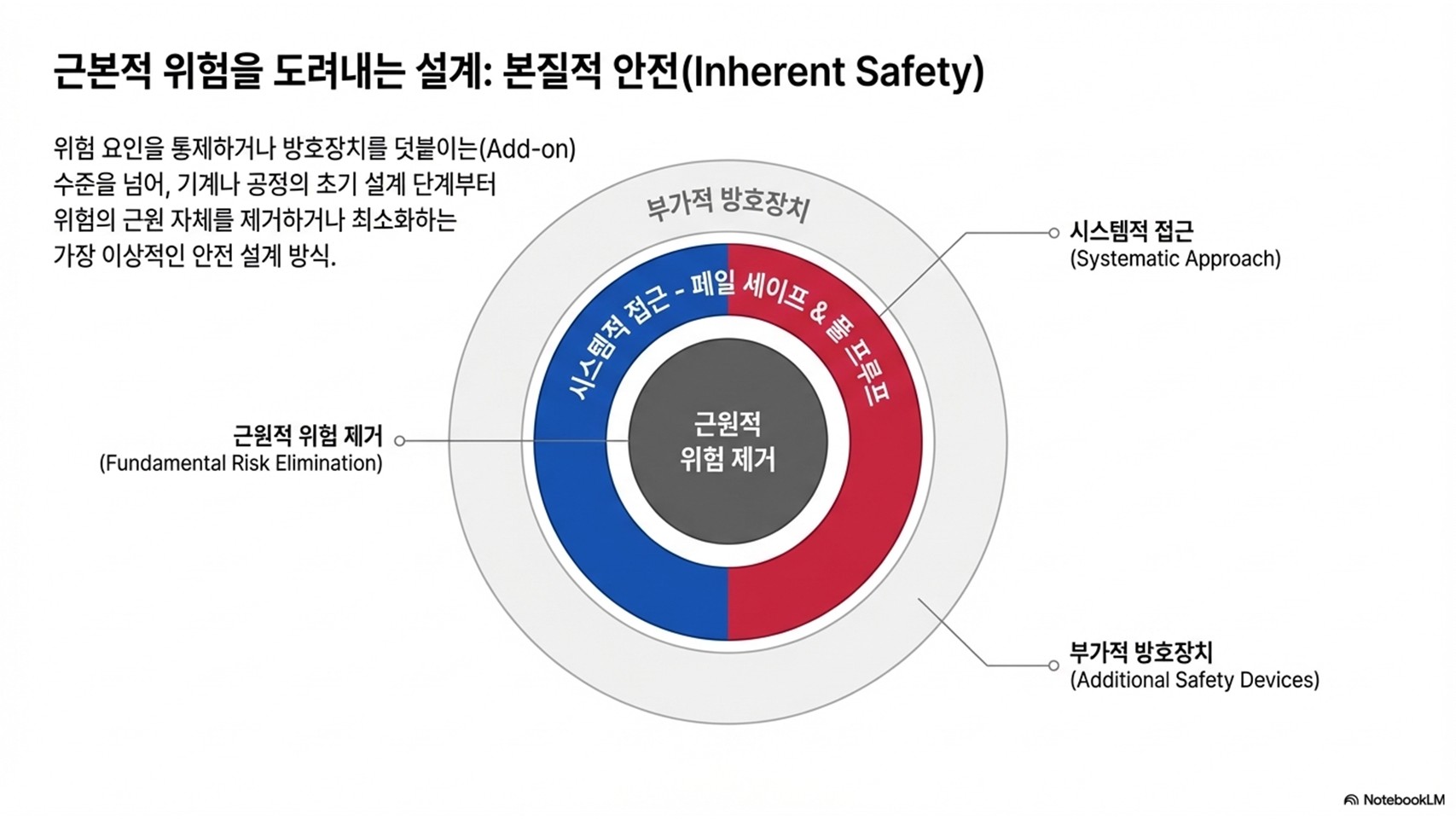

**본질적 안전(Inherent Safety)**이란 사후에 방호장치를 추가(Add-on)하는 방식이 아니라, 설계 초기 단계에서 위험의 근원 자체를 제거하거나 최소화하는 가장 이상적인 접근법입니다.

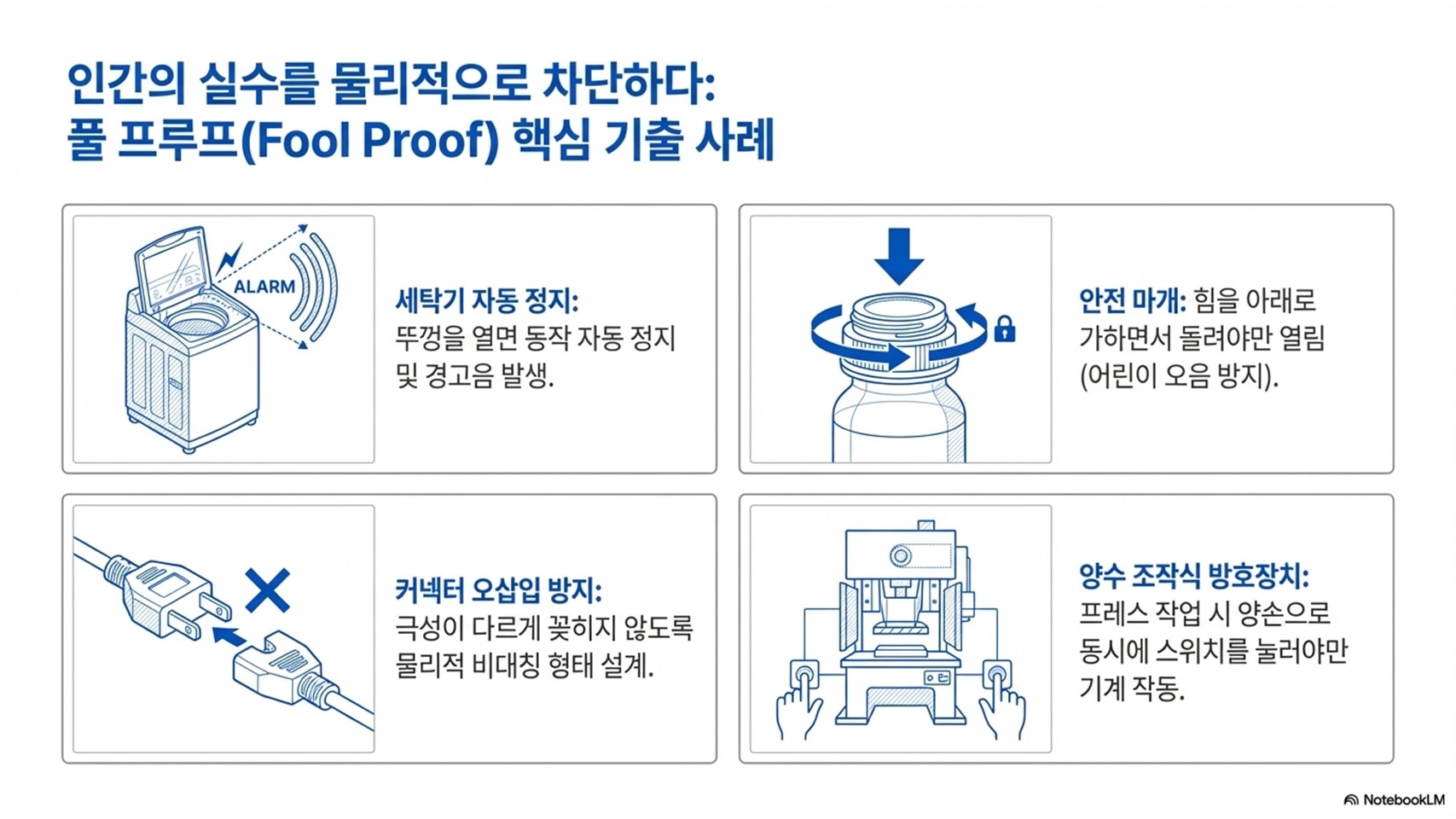

인간의 실수를 방어하는 ‘풀 프루프 (Fool Proof)’

풀 프루프는 작업자의 부주의나 잘못된 조작이 사고로 이어지지 않도록 원천 차단하는 설계 기법입니다.

• 세탁기 자동 정지: 작동 중 뚜껑을 열면(인간의 실수) 즉시 멈추고 경고음을 발생시켜 사고 방지.
• 안전 마개: 아이들의 오용을 막기 위해 누르면서 돌려야 열리도록 설계된 약병 마개.
• 커넥터 비대칭 설계: 극성이 다른 오삽입을 방지하기 위해 물리적 홈이나 형태를 다르게 제작.
• 양수 조작식 방호장치: 양손을 동시에 사용해야만 기계가 작동하게 하여, 위험 구역에 손이 들어가는 것을 방지.

기계의 결함을 방어하는 ‘페일 세이프 (Fail Safe)’

페일 세이프는 부품의 고장이나 결함이 발생했을 때, 시스템이 안전한 방향(Safe mode)으로 작동하거나 정지하게 만드는 기법입니다.

• 전기히터 전원 차단: 히터가 외부 충격으로 넘어지면 센서가 감지하여 화재 방지를 위해 전원을 차단.
• 정전 시 브레이크: 크레인이나 엘리베이터 작동 중 정전 시, 화물 추락을 막기 위해 기계적으로 브레이크 작동.

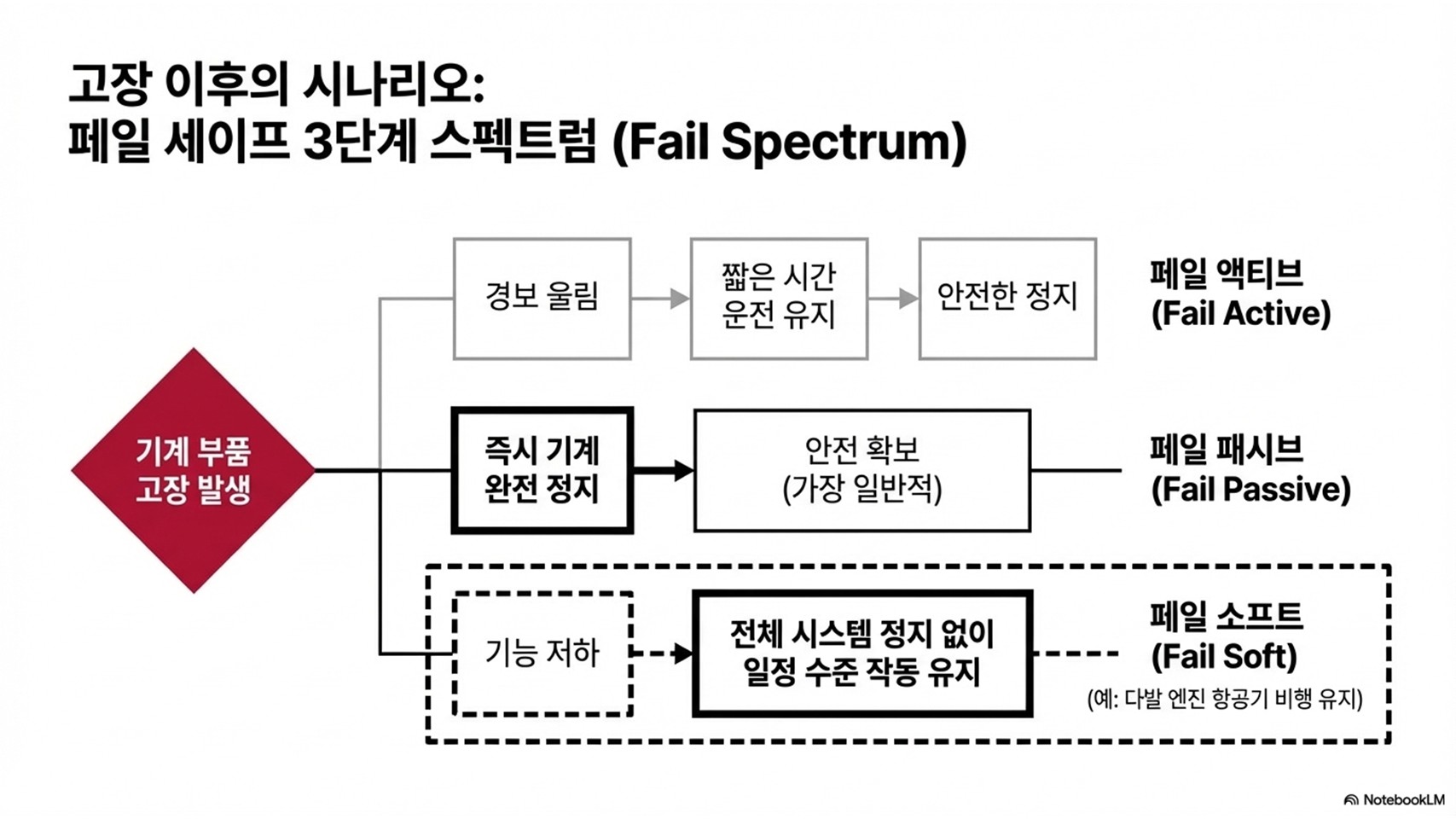

[전문가 Tip: 페일 세이프의 3가지 세부 분류]

1. Fail Soft (중요): 일부 고장 시 기능은 저하되지만, 전체 시스템을 정지시키지 않고 일정 수준의 운행을 유지하는 방식입니다. (예: 항공기 다발 엔진 중 하나가 고장 나도 비행 유지). 이는 '고장 시 정지'라는 일반적인 페일 세이프의 예외적 상황이므로 상위 1% 변별력 문제로 자주 출제됩니다.
2. Fail Passive: 부품 고장 시 기계가 완전히 정지하여 안전을 확보하는 가장 일반적인 형태.
3. Fail Active: 고장 시 경보를 울리고 짧은 시간 운전 후 안전하게 정지.

--------------------------------------------------------------------------------

2단계: 기계별 필수 방호장치 매칭 (실기까지 이어지는 암기 포인트)

기계 명칭과 법적 방호장치를 올바르게 연결하는 것이 합격의 열쇠입니다. 특히 특정 기계의 방호장치 미비는 법적 위반(Illegal) 사항임을 인지하십시오.

기계 명칭	필수 방호장치	핵심 특징 및 수험 전략
진공포장기 및 래핑기	구동부 방호 연동장치(Interlock)	주의: 연동장치 없이 대여/진열 시 위법임
예초기 및 금속절단기	날접촉 예방장치	회전하는 날에 의한 베임 사고 방지
원심기	회전체 접촉 예방장치	고속 회전 시 뚜껑 개방 및 접촉 방지
회전기계 (Roller 등)	방호망 또는 덮개	물림점에 신체나 물체가 말려 들어가는 것 방지
지게차	헤드가드, 백레스트 등	낙하물 보호 및 전조등/후미등/안전띠 필수

--------------------------------------------------------------------------------

3단계: 구조적 안전성 평가 (안전계수 및 SIL)

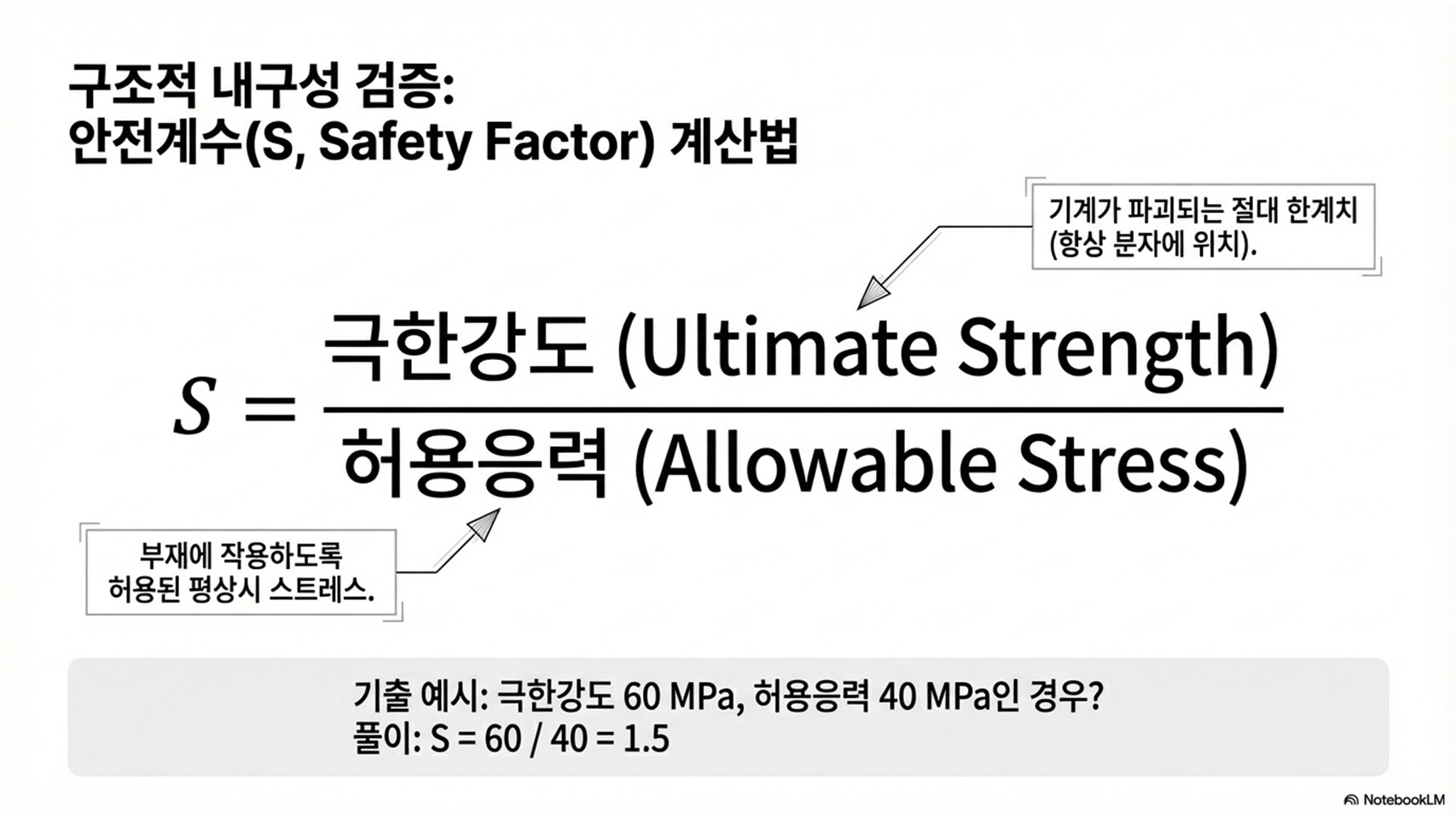

안전계수(S) 계산 공식과 적용

안전계수는 구조물이 파괴되지 않고 견딜 수 있는 여유율을 의미합니다.

안전계수(S) = 극한강도(Ultimate Strength) / 허용응력(Allowable Stress)

• 실전 예시: 어떤 부재의 극한강도가 60 MPa이고, 허용응력이 40 MPa인 경우 안전계수는?
  • 풀이: 60 \div 40 = 1.5
• 전문가 검산 팁: 안전계수는 반드시 1보다 커야 합니다. 만약 계산 결과가 1 미만(예: 0.66)으로 나왔다면 분자와 분모를 뒤바꾼 것이니 즉시 수정하십시오.

안전무결성등급 (SIL: Safety Integrity Level)

SIL은 안전 기능이 요구되는 시점에 성공적으로 수행될 확률을 나타내는 척도입니다.

• 중요 포인트: **숫자가 클수록(SIL 4) 더 안전(신뢰도 높음)**하고, 고장 확률은 낮습니다.
• SIL 4 (최고 신뢰 등급): 목표 평균 고장확률 10^{-5} 이상 ~ 10^{-4} 미만 (매우 낮은 고장 확률).
• SIL 1 (최저 신뢰 등급): 목표 평균 고장확률 10^{-2} 이상 ~ 10^{-1} 미만 (상대적으로 높은 고장 확률).

--------------------------------------------------------------------------------

[필독] 수험생이 가장 많이 틀리는 ‘오답 함정’ 분석

지도사 시험은 개념의 '경계'를 건드리는 함정을 즐겨 출제합니다. 아래 4가지는 반드시 숙지하십시오.

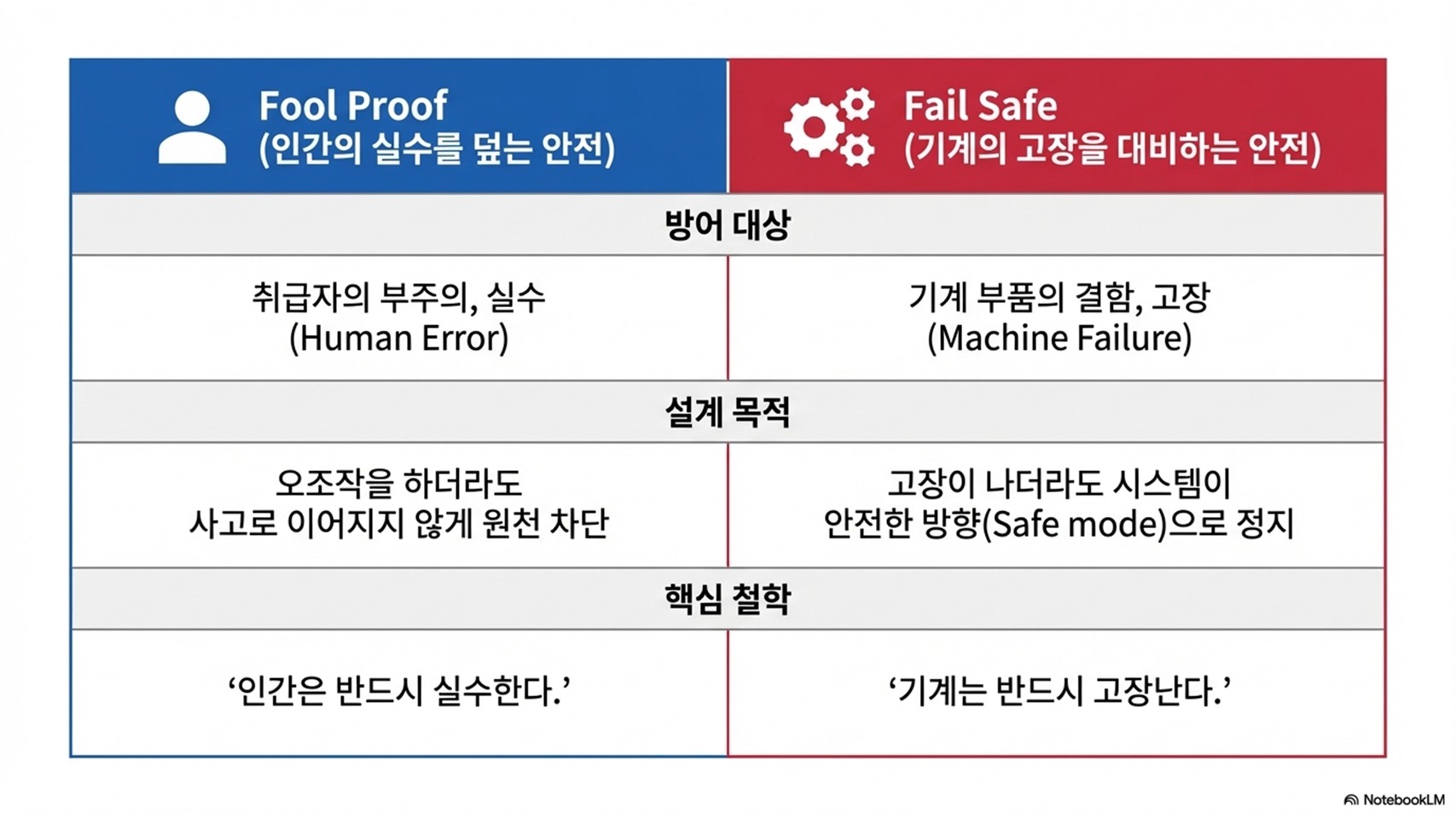

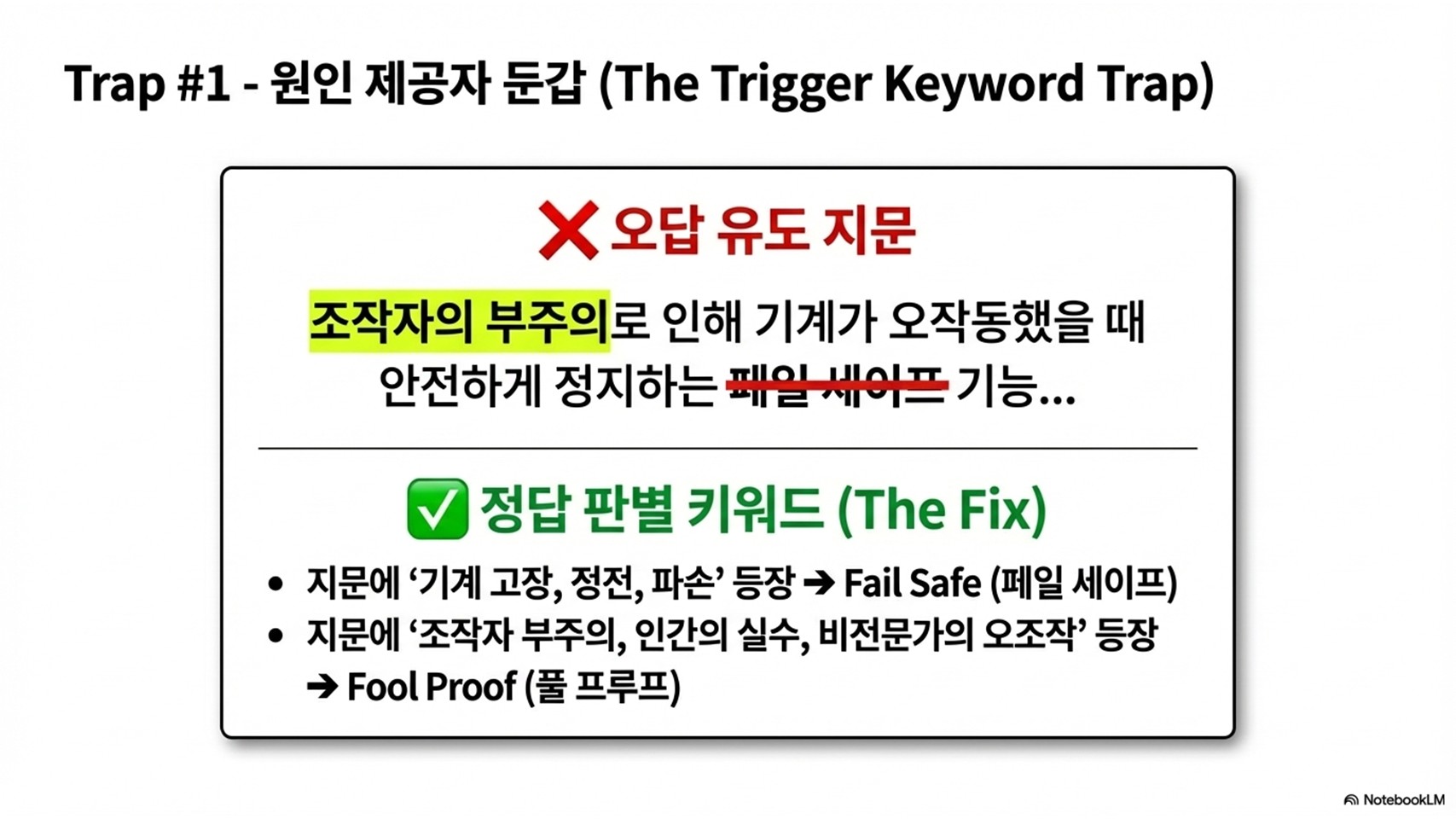

1. 원인 키워드 매칭 오류:
   • Fool Proof: 대상은 인간(Fool) / 목표는 실수 방지. (예: 부주의, 조작 미숙)
   • Fail Safe: 대상은 기계(Fail) / 목표는 고장 후 안전 확보. (예: 부품 파손, 정전)
   • 지문 속 키워드를 거꾸로 연결하지 않도록 주의하십시오.

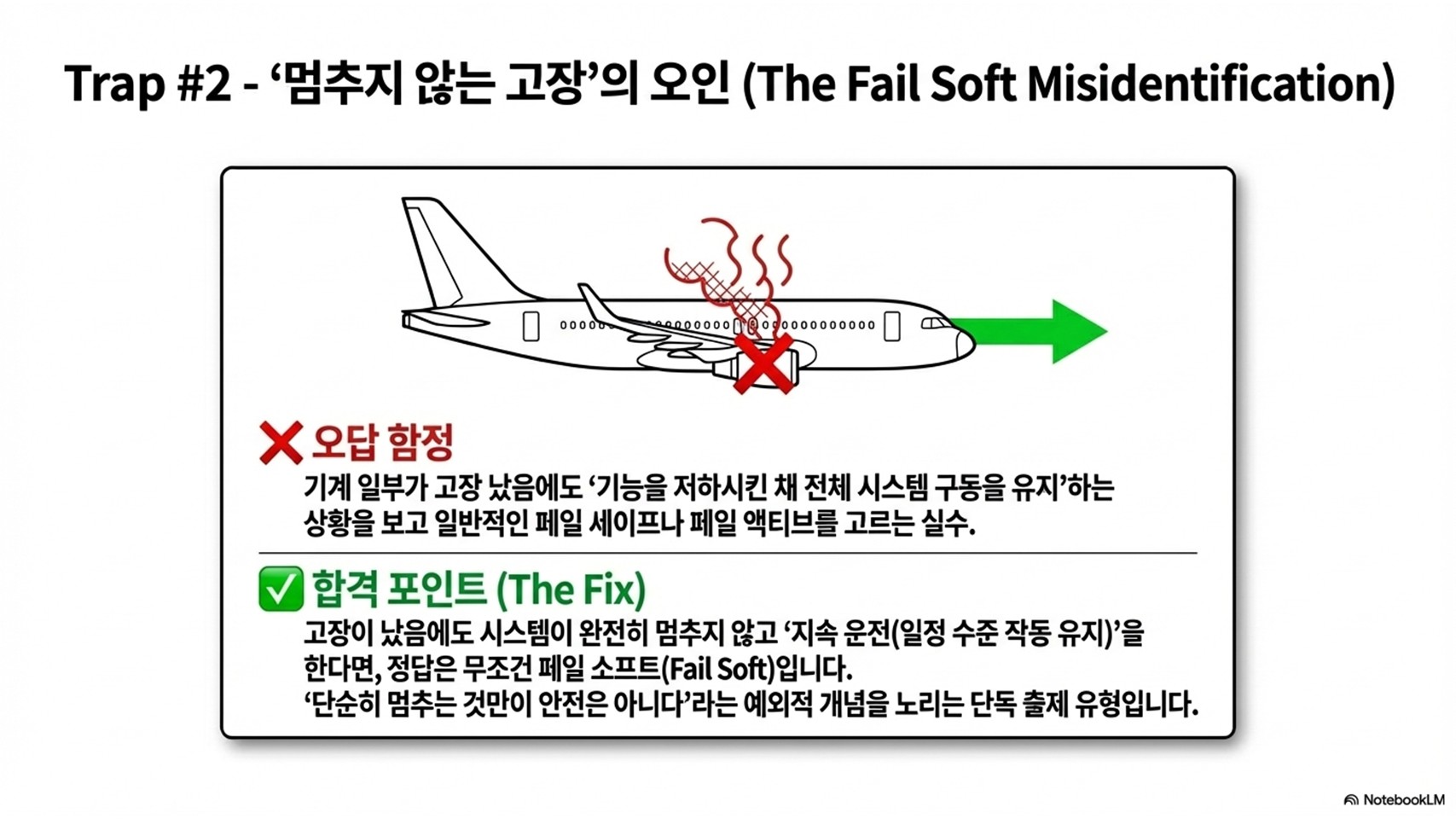

2. Fail Soft의 특수성 망각: 시스템 일부 고장에도 기능을 완전히 정지시키지 않고 **'일부 유지'**한다는 표현이 나오면 단순 Fail Safe가 아닌 Fail Soft를 정답으로 골라야 합니다.

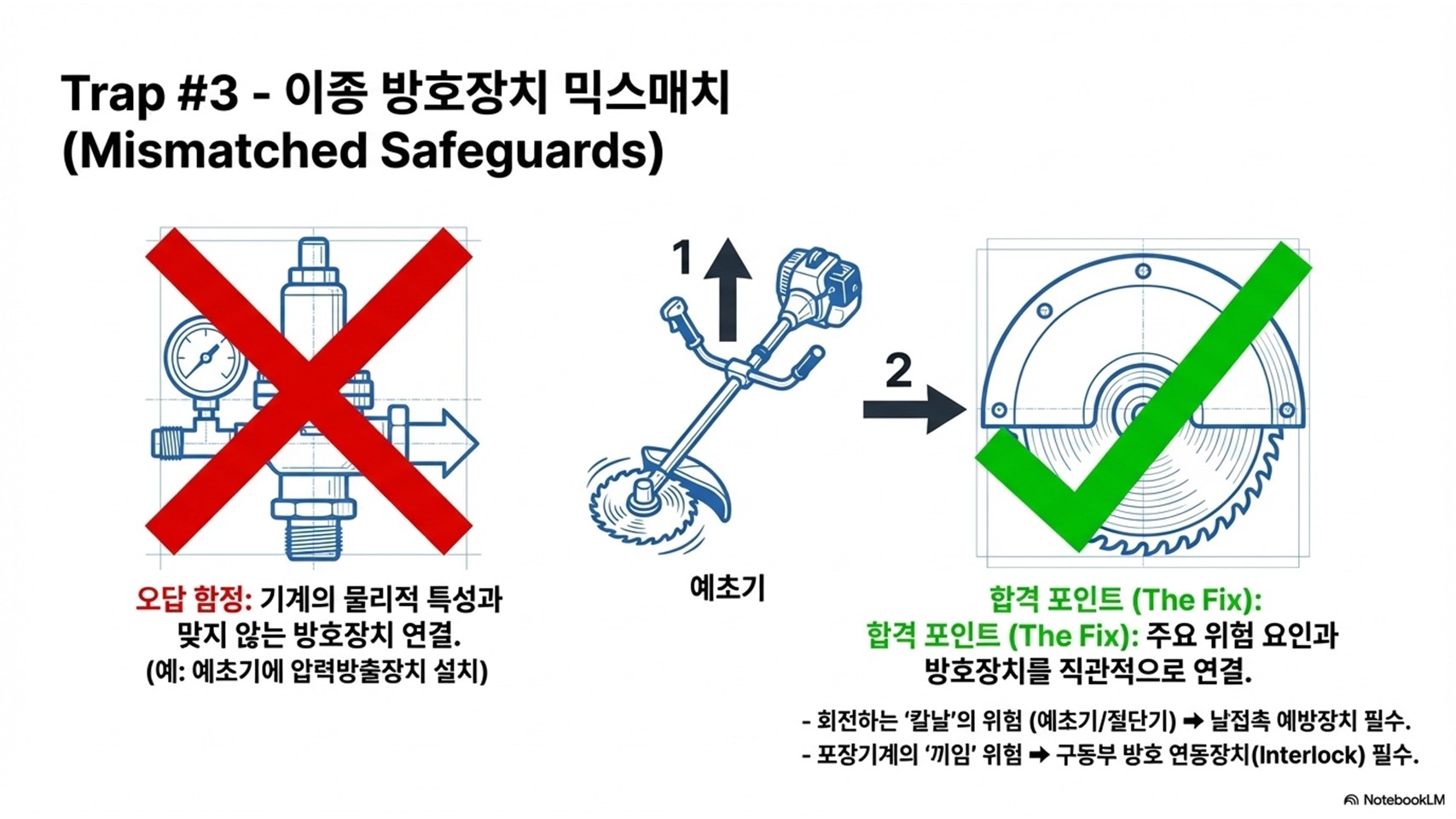

3. 방호장치 오매칭: 예초기 방호장치 문제에서 '압력방출장치' 등 매력적인 오답에 속지 마십시오. 예초기는 무조건 날접촉 예방장치입니다.
4. 분자/분모 반전 계산: 안전계수 공식에서 항상 '강한 한계치(극한강도)'가 분자로 가야 합니다. 더 큰 숫자를 위로 보내어 결과값이 1 이상이 나오게 만드는 것이 실수를 줄이는 방법입니다.

--------------------------------------------------------------------------------

합격을 위한 마지막 한 문장

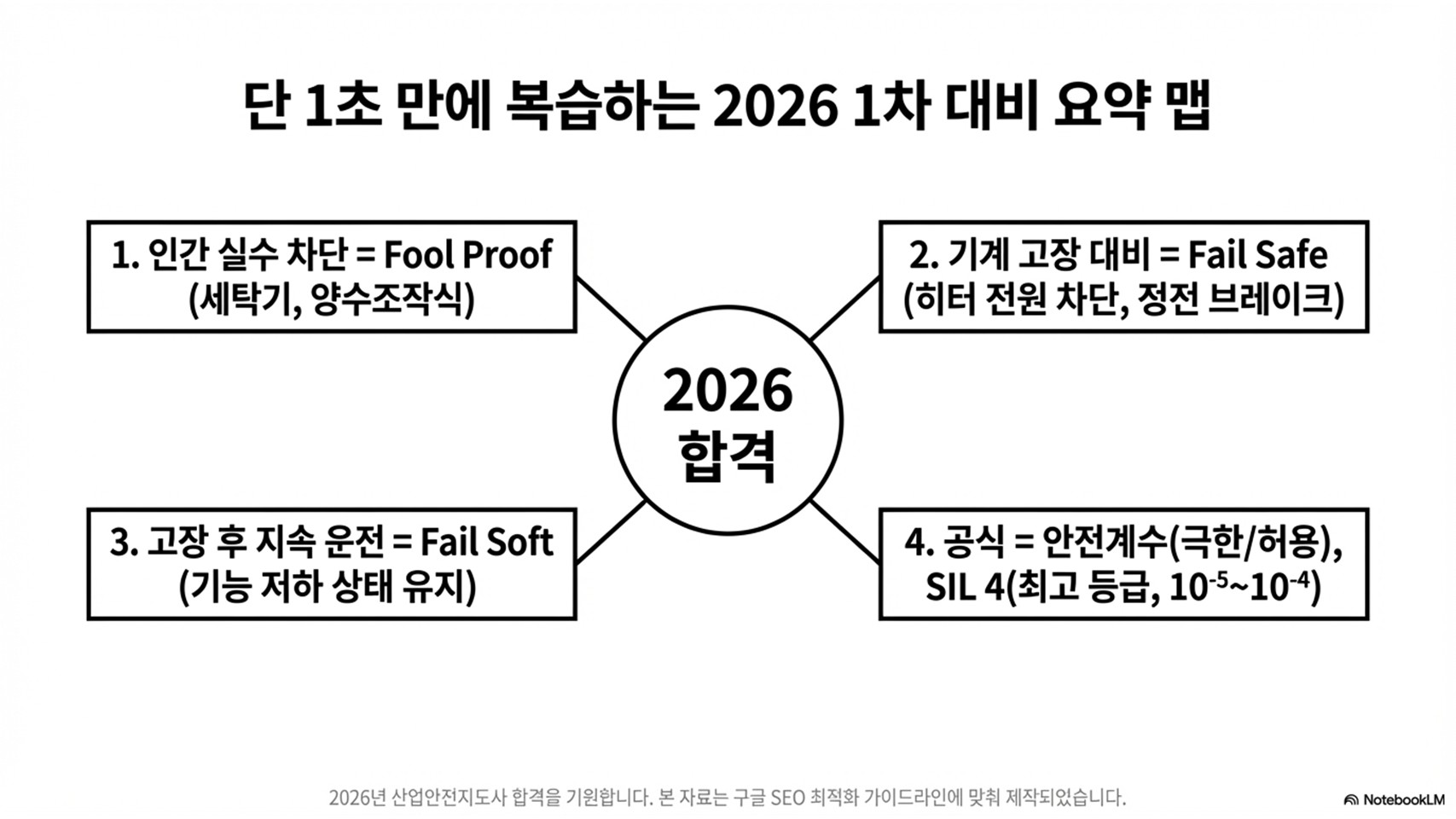

"인간의 실수는 풀 프루프로 덮고, 기계의 고장은 페일 세이프로 대비하는 설계 철학이 합격의 핵심입니다."

이 기본 원리를 바탕으로 빈출 사례를 반복 숙달하신다면, 2026년 산업안전지도사 1차 합격의 문은 활짝 열릴 것입니다. 여러분의 도전을 응원합니다!
